Задание шага по времени вручную в виде таблицы зависимости от времени

Инструменты Табличнозаданная функция – F(время) и Табличнозаданная функция – F(итерация) позволяют задавать Шаг по времени вручную в виде табличной зависимости от времени (доступно только для Нестационарных задач).

Для получения дополнительной информации обращайтесь к разделу “Настройки шага по времени”.

Процедура

В списке Тип зависимости выберите инструмент Табличнозаданная функция – F(время) или Табличнозаданная функция – F(итерация).
В разделе Таблица значений задайте следующие значения:
- Начало. Задает начальный момент выбранного периода времени.

  Прим.:
  Значения Стартовых моментов времени в Таблице значений должны быть упорядочены по возрастанию (т.е. сверху в таблице должно находиться наименьшее значение).
- Значение. Задает значение шага по времени в начальный момент выбранного периода времени.
- Тип. Задает распределение шагов по времени для выбранного периода времени:
  - [автоматически]. Шаг по времени устанавливается CADFLO автоматически. Эта опция выбрана по умолчанию.
  - Константа. Шаг по времени является постоянным на выбранном промежутке времени.
  - Линейный переход. В этом случае значение шага по времени увеличивается/уменьшается линейно между заданными значениями.
  - Экспоненциальный переход. В этом случае значение шага по времени на выбранном промежутке времени определяется экспоненциальной функцией и заданным значением Определения (k):

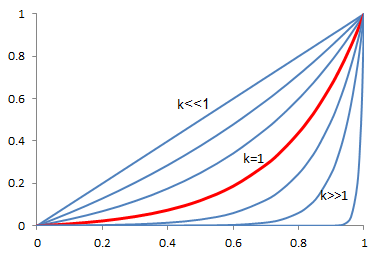

    Рис. 1. Экспоненциальная функция.
  - Логистический переход. В этом случае значение шага по времени на выбранном промежутке времени определяется стандартной сигмоидальной логистической функцией и заданным значением Определения (k):

    Рис. 2. Сигмоидальная логистическая функция.
  - Определение (при необходимости). Задает показатель мощности для типов Экспоненциальный переход и Логистический переход.
  - Число (только для информации). Отображает расчетное число итераций для заданного шага по времени.
Если необходимо в постоянном режиме повторять набор значений для инструмента Табличнозаданная функция – F(время), установите флажок Периодически.
Чтобы представить данные в виде картины, нажмите кнопку График .
Совет
Зависимость можно изменять путем перетаскивания точек в области графика.
