Разрешение каналов

Термин "узкие каналы" является общепринятым и служит для определения проточных сечений модели в направлении по нормали к поверхности раздела двух сред. Процедура дробления применяется к каждому проточному каналу внутри расчетной области или к выбранной локальной области, если в CADFLO не было настроено игнорирование проточных каналов определенной ширины (см. далее в этой главе).

По умолчанию дробление сетки в узких каналах выполняется всегда, но если флажок Улучшить разрешение каналов в разделе Параметры для типа Автоматические в диалоговом окне Настройки глобальной сетки не установлен, возникают некоторые ограничения по минимальному размеру ячейки, полученной в результате этого процесса (для получения дополнительной информации обращайтесь к разделу “Улучшить разрешение каналов”). Вы можете вручную регулировать управляющие параметры дробления сетки в узких каналах.

Если вы хотите активировать дробление узких каналов только внутри определенной области, воспользуйтесь диалоговым окном Локальная сетка (для получения дополнительной информации обращайтесь к разделу “Локальная сетка”).

Задание дробления сетки в узких каналах:

Выберите подходящий режим задания настроек сетки в проточных сечениях модели и задайте следующие опции:

• Тип Количество ячеек  определяет процедуру дробления сетки в узких каналах модели путем установки числа ячеек сетки на проточных каналах модели и ограничения Уровень дробления:

  • Характерное число ячеек поперек канала  определяет число ячеек начальной сетки (включая Ячейки на границе раздела твердого тела с текучей средой), которое CADFLO попытается установить поперек проточных сечений модели в направлении по нормали к поверхности раздела твердого тела с текучей средой. Число ячеек поперек узкого канала должно быть близко или равно заданному характерному числу. Если это условие не выполняется, то ячейки, лежащие в этом направлении, будут дробиться до тех пор, пока не станут удовлетворять данному условию.

  • С помощью ползунка Максимальный уровень дробления каналов можно ограничить наименьший размер ячеек в узких каналах, указав Уровень дробления.

    Прим.:

    По умолчанию, если был установлен флажок Улучшить разрешение каналов в разделе Автоматические настройки в диалоговом окне Настройки глобальной сетки, будет установлен уровень, превышающий Уровень разрешения сеткой выступов поверхности в разделе Дополнительные параметры дробления, на 1.

    Ячейки начальной сетки будут дробиться до тех пор, пока не будет удовлетворен один из критериев дробления: Характерное число ячеек поперек канала или Максимальный уровень дробления каналов. Процесс дробления будет завершен сразу как только один из этих критериев будет удовлетворен.

    Рис. 1. Характерное число ячеек поперек канала = 5; Максимальный уровень дробления каналов = 2.

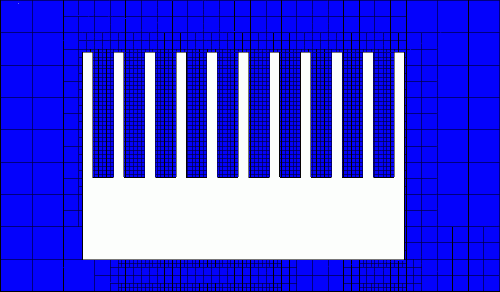

    Рис. 2. Характерное число ячеек поперек канала = 5; Максимальный уровень дробления каналов = 5.







  • Если параметры Минимальная ширина канала  и Максимальная ширина канала  не выбраны, процедура дробления сетки в узких каналах будет применяться ко всей расчетной области или выбранной локальной области.

    Чтобы применить эту процедуру только к тем областям, где расстояние между противоположными стенками модели в направлении по нормали к стенке лежит в определенном диапазоне или ограничено верхним или нижним пределом, выберите эти параметры (или один из них для ограничения) и укажите нужный диапазон или ограничение в полях Минимальная ширина канала и/или Максимальная ширина канала.

    Например, если Вы включили обе опции и ввели соответствующие значения, то дробление сетки будет выполняться только в тех областях текучей среды, где расстояние между противоположными стенками проточного сечения модели в направлении по нормали к стенке лежит в диапазоне между заданными значениями минимальной и максимальной толщины.

• Тип Уровень дробления  позволяет задать равномерную сетку в каждом проточном канале модели. Для этого необходимо задать Уровень дробления в зависимости от ширины канала, т. е. в каждом диапазоне значений ширины канала можно задать определенный уровень дробления.

  Нажмите кнопку Редактировать таблицу, чтобы задать Уровень дробления в виде табличной зависимости от ширины канала. Заданная зависимость появится в виде графика.
