Прочность

SIMCENTER 3D

Simcenter 3D Simcenter 3D – современная автономная CAE-система, предназначенная для расчетчиков и экспертов-аналитиков самых различных дисциплин, обеспечивает работу с разными CAD-данными. Система построена на платформе Siemens NX и является частью Simcenter – пакета решений для численного моделирования и проведения испытаний, позволяющего решать задачи анализа и прогнозирования поведения изделий. С его помощью инженеры-расчетчики смогут задавать направления разработки изделий в таких отраслях, как автомобилестроение, авиационно-космическая промышленность и машиностроение. Новая версия содержит инструменты топологической оптимизации, интегрированные с технологией конвергентного моделирования (Convergent Modeling), что позволяет реализовать самые сложные процессы генеративного проектирования. Вышедшее решение обеспечивает точность проведения кинематического анализа, а также высокую производительность при расчетах акустических явлений и динамической прочности. Расширилась поддержка универсальных нелинейных расчетов, выполняемых нелинейным решателем NX Nastran, а также сложных расчетов композитов (реализовано на основе системы LMS Samtech Samcef). Кроме того, внесены существенные улучшения в ряд рабочих процессов, ориентированных на конкретные отрасли. В частности, это относится к моделированию крепежа в больших сборках, а также к точным расчетам гибких труб и шлангов.

Динамический анализ

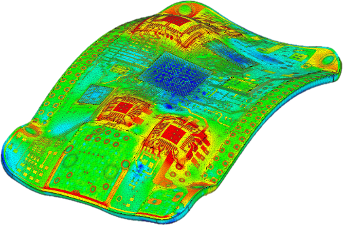

Оценка динамического отклика – это ключевой аспект при моделировании сложных изделий и конструкций, требующих, например, оценку комфорта пассажиров в самолетах и автомобилях в различных условиях эксплуатации или оценку влияния вибраций на производительность электронных устройств.

Simcenter, используя NX Nastran, предоставляет полный спектр решений структурной динамики, включая нагрузки, зависящие от времени, частотные нагрузки, случайное воздействие и ударную реакцию.

Кинематика

Simcenter 3D открывает возможности моделирования динамики множества тел, что выходит за рамки простой кинематики. Анализируя движение системы, Simcenter Motion вычисляет силы реакции, крутящие моменты, скорости, ускорения и многое другое. Simcenter 3D позволяет напрямую преобразовывать геометрию CAD и ограничения сборки в точную кинематическую модель, встроенный решатель и возможности постобработки позволят изучить широкий диапазон поведения продукта.

Композиционные материалы

Simcenter 3D находится на передовой моделирования и инженерного анализа композитов, что достигается посредством непрерывного развития моделей материалов и типов элементов. Simcenter 3D позволяет значительно ускорить процесс разработки композитных материалов посредством бесшовного соединения всех этапов проектирования и инженерного расчета.

Акустика

Simcenter 3D предлагает внутренний и внешний акустический анализ в едином интегрированном решении, которое помогает сделать обоснованный выбор на ранних этапах проектирования. Унифицированная и масштабируемая среда моделирования Simcenter 3D в сочетании с эффективными решателями и удобными для восприятия возможностями визуализации позволяет быстро получить представление об акустических характеристиках вашего продукта.

Газодинамика

Течение жидкостей и газов может иметь решающее значение как для общей функциональности, так и для живучести конструкции. Поэтому вычислительная гидродинамика (CFD) является одной из основополагающих при проектировании различных изделий. Simcenter 3D интегрирует всесторонние возможности анализа потока, чтобы помочь визуализировать и оптимизировать характеристики потока для повышения эффективности и долговечности продукта.

Усталостный анализ

Simcenter 3D упрощает задачу проверки структурной целостности продукта на протяжении всего жизненного цикла, в простых или сложных условиях нагружения. Инженеры могут использовать Simcenter для проведения глубокого усталостного анализа, что поможет определить долговечность изделия.

Тепловой анализ

Набор решений Simcenter 3D включает в себя комплексные, лучшие в своем классе инструменты для теплового моделирования, которые помогут вам определить тепловые характеристики вашего продукта и впоследствии адаптировать решение для обеспечения оптимальной производительности.

ПРИМЕРЫ Анализ прочности рамных конструкций

Strength analysis of frame structures Strength analysis of frame structures

  • Упругодемпферные 1D элементы
  • Синхронная технология
  • Использование фильтров выбора
  • Срединные поверхности
  • Склеивание граней и ребер оболочечных и пространственных элементов
  • Линейный статический анализ
Расчет НДС вращающихся конструкций

Calculation of rotating structures Calculation of rotating structures

  • Шаблонные и зависимые 2D сетки
  • Использование структурированной гексаэдральной 3D сетки
  • Условие циклической симметрии
  • Моделирование посадки с натягом
  • Контактное взаимодействие и соединение со склеиванием
  • Комбинирование результатов для подслучаев
Нелинейный анализ с учетом контактного взаимодействия

Nonlinear analysis based on contact interaction Nonlinear analysis based on contact interaction

  • Оболочечные элементы
  • Циклическая симметрия
  • Упругопластичность
  • Двухстороннее контактное взаимодействие
  • Параметры нелинейной статической задачи
Вибропрочность корпусных деталей

Vibration resistance of body parts Vibration resistance of body parts

  • Упругодемпферные 1D элементы
  • Склеивание граней оболочечных и пространственных элементов
  • Собственные частоты и формы
  • Отклик на ударное воздействие
  • Переходный процесс
  • Вибронапряжения
  • Работа с графиками

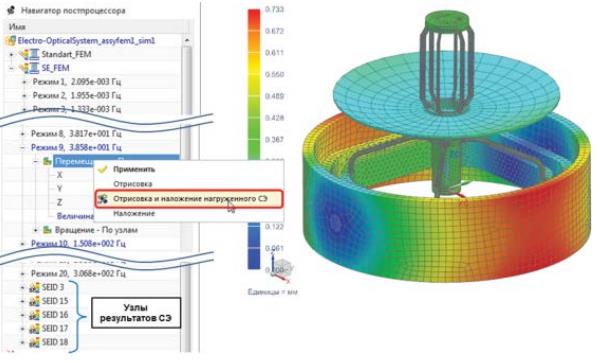

Суперэлементное редуцирование для анализа свободных колебаний Vibration resistance of body parts
  • Технология конечно-элементной сборки
  • Динамическое редуцирование Крейга–Бэмптона
  • Собственные частоты и формы свободных колебаний
  • Соединения жесткими 1D элементами
  • Склеивание граней пространственных элементов

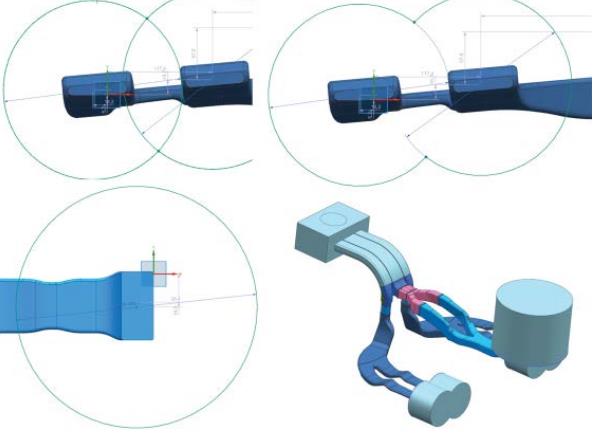

Моделирование течений в воздуховодах Vibration resistance of body parts
  • Импорт геометрии
  • Создание области течения
  • Построение сеточной модели
  • Использование групп
  • Экспорт данных
  • Постпроцессинг с применением линий тока
