Тепловой анализ

FloTHERM для анализа теплообмена в электронном оборудовании

FloTHERM CFD

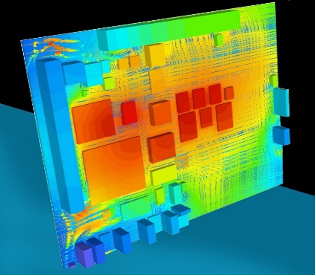

Использует передовые методы CFD анализа для прогнозирования воздушного потока, распределения температур, теплопередачи в компонентах, платах и комплексных системах, включая стойки и центры обработки данных.

FloTHERM XT

Компания Mentor a Siemens Business выпустила новую версию программного продукта для охлаждения электроники FloTHERM XT с расширенными возможностями для проведения теплового анализа для устройств со сложной геометрией. В основе FloTHERM XT лежит технологии электронного охлаждения Mentor FloTHERM и проведения гидрогазодинамического анализа FloEFD. ‍FloTHERM XT представляет собой интегрированное решение для автоматизации механического и электронного проектирования.

FloEFD для решения задач гидрогазодинамики и теплообмена

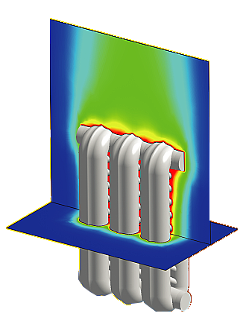

FloEFD Большинство технологических процессов сопровождаются теплообменом, роль которого в ряде случаев является определяющей. Возможность учета всех видов теплового взаимодействия (теплообмена излучением, теплопроводности и конвекции) делает FloEFD незаменимым инструментом для анализа как теплового состояния конструкции в частности, так и ее эксплуатационных показателей в целом. FloEFD располагает обширным набором средств для моделирования тепловых источников, которые могут быть заданы как в твердых телах, так и в жидкостях, а по форме представления быть объемными или располагающимися на поверхностях. Для более полного описания исследуемого процесса во FloEFD разработаны физические модели для учета таких сложных явлений как конденсация водяного пара и кипение воды; доступны настройки для задания спектрального состава радиации, поглощения радиационного потока в полупрозрачных телах и др. Результаты расчетов помогут составить количественное представление об особенностях моделируемого процесса, а визуализация температурных полей конструкции – выявить наиболее теплонапряженные зоны.

Приемы расчетов представлены в разделе определение температур и тепловых потоков.

Star CCM+ для мультидисциплинарного анализа

Теплоперенос

Star CCM+ В пакете STAR-CCM+ можно с высокой степенью точности моделировать все виды теплопереноса в жидких и твердых средах с использованием специальных моделей конвекции, теплопроводности и излучения. Автоматизированные средства построения расчетных сеток позволяют быстрее проводить тепловые расчеты

Программный пакет STAR-CCM+ может проводить следующие типы анализов:

  • Стационарный и нестационарный
  • Ламинарный и турбулентный
  • Ньютоновские и неньютоновские жидкости
  • Сжимаемые и несжимаемые
  • Среды с распределенным сопротивлением (пористые среды)
  • Многокомпонентные потоки
  • Теплообмен (конвекция, проводимость и излучение)
  • Массоперенос
  • Химические реакции (включая горение)
  • Внешние нагрузки (включая архимедову силу при всплытии)
  • Вращение
  • Диспергированные мультифазные потоки
  • Потоки со свободной поверхностью (включая кавитацию)

Термодинамические эффекты включают в себя теплопередачу в пределах жидкости, плюс теплообмен жидкости с поверхностями твердых тел. То есть имеется возможность решения задач сопряженного теплообмена между телом и жидкостью. Помимо этого, можно учесть конвективный характер теплообмена, теплоемкость и излучающий характер передачи тепла.

Методы CFD применяются также и для моделирования перемещений химических добавок в движущемся потоке. При этом можно учитывать химические реакции, в которых участвуют эти добавки. В общем случае имеется возможность комплексного моделирования гидродинамических процессов в совокупности с тепло и масса переносом, имеющим место в процессе горения.

Основным уравнением гидродинамики, используемое при решении задач является уравнение Навье-Стокса.

Основная масса моделируемых с помощью CFD методов явлений описывается нелинейными уравнениями в частных производных.

FloMASTER для гидравлического и теплового анализа

FloMASTER позволяет выполнять нестационарные и стационарные расчеты несжимаемой и сжимаемой среды, а также проводить тепловой анализ. FloMASTER является ведущим универсальным решением 1D вычислительной гидродинамики общего назначения для моделирования и анализа механики жидкости в сложных системах трубопроводов абсолютно любого масштаба. Может быть использован в широком спектре отраслей, чтобы сократить время разработки и стоимость изготовления терможидкостных систем. Способен имитировать сложные нестационарные процессы, такие как скачки давления, температуры, расхода жидкости. Позволяет оценить, каким образом габариты компонентов, их выбор и условия эксплуатации системы повлияют на ее общую производительность.

Flowmaster V7 General Systems (новое название FloMASTER) – модуль для моделирования тепловых и гидравлических систем, который используется многими компаниями в различных отраслях промышленности, в том числе в судостроении, в нефтегазовой промышленности, в электроэнергетике, в водоснабжении. V7 General Systems построен на платформе Flowmaster V7 Platform. V7 General Systems позволяет моделировать, оптимизировать, производить валидацию и искать неисправности в термо-гидравлических системах. Благодаря широкому спектру возможностей решателя и поставляемым совместно с модулем пакетом технических данных возможно проектирование концептуальных моделей уже в самом начале процесса разработки конечного продукта.

SIMCENTER 3D

Набор решений Simcenter 3D включает в себя комплексные, лучшие в своем классе инструменты для теплового моделирования, которые помогут вам определить тепловые характеристики вашего продукта и впоследствии адаптировать решение для обеспечения оптимальной производительности.

Инструменты для теплового моделирования обеспечивают решения для задач устойчивого и нестационарного теплового анализа. Функционал базовой нелинейности позволяет включить в решение большие деформации и нелинейные эффекты материала.

Simcenter 3D Structures включает в себя среду NX Nastran, пакет NX Nastran Advanced можно добавить в Simcenter 3D Structures для выполнения более сложных расчетов, таких как:
  • Динамический анализ
  • Акустический анализ
  • Расширенный нелинейный анализ
  • Динамика ротора
  • Компоненты суперэлемента
  • Оптимизация конструкции
  • Оптимизация топологии
  • Анализ характеристик аэроупругости
  • Кастомизация решения с DMAP
