CADFLO

CADFLO - это современный продукт для решения задач гидрогазодинамики, теплообмена, прочности, электромагнетизма и мультифизичного инженерного анализа (CAE), использующий наилучшие инновационные Технологии моделирования.

Технологический стек

Продукт построен на клиент-серверной архитектуре, клиент встроен в САПР. Сервер – это решатель, он может быть как на той же машине, так и удаленным, есть еще диспатчер который помогает управлять множественными удаленными расчетами.

Язык программирования С++ (20й стандарт), компиляторы MSBuild для Windows & gcc для Linux. Для встраивания в САПР используется API этих систем а также WinAPI, MFC и Qt.

Для распараллеливания вычислений в рамках одного процесса используется библиотека TBB и OpenMP, для межпроцессного общения MPI. Некоторые алгоритмы используют CUDA. Для визуализации используется библиотека OpenGL. В решателе есть небольшое использование MKL, но абсолютное большинство собственные решения.

Возможности СADFLO:

1. Интеграция с CAD и MCAD системами Технология CADFLO заключается в том, что он использует для анализа и построения сетки оригинальную твердотельную геометрию CAD и MCAD-систем (САПР) и импорт её через 3D форматы, что позволяет инженеру проводить расчеты, используя геометрические 3D модели, построенные отечественных и зарубежных САПР.
2. Автоматическое построение КЭ сетки CADFLO позволяет строить сетку для твердотельных и жидкостных подобластей в автоматическом режиме. Инженер имеет полный доступ к параметрам, управляющим построением сетки.

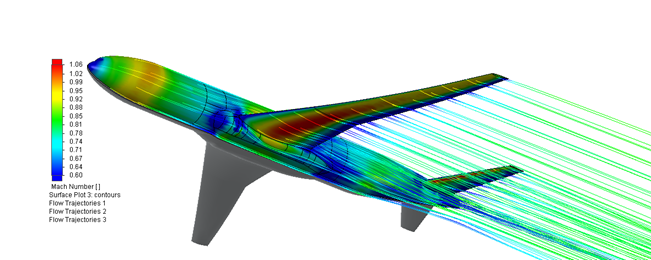

3. Моделирование физических процессов CADFLO позволяет моделировать следующие процессы: стационарные и нестационарные расчеты жидкостей и газов при дозвуковых, трансзвуковых, сверхзвуковых скоростях потока для ламинарных, переходных и турбулентных режимов течения с учётом шероховатости поверхности, расчет течений с частицами; моделирование течения влажного воздуха; расчет течений многокомпонентных смесей в том числе со свободной поверхностью раздела газ/жидкость; расчёт неньютоновских жидкостей, расчёт реальных газов, расчет кондуктивного, конвективного, радиационного и сложного теплообмена; расчёта теплообмена с анизотропной теплопроводностью тел, моделирование конденсации и испарения, кавитации, задач с вращением деталей и лопаточных машин, расчёт напряженно-деформированного состояния конструкции, выполнять модальный анализ и НЧ электромагнитный анализ, а также выполнять в едином проекте на одной модели мультифизичный анализ конструкции (гидрогазодинамика+теплопередача+прочность+электромагнетизм).
4. Пре- и постпроцессор CADFLO имеет дружественный интерфейс, понятный инженеру, даже не обладающему специальными знаниями в области гидрогазодинамики, поэтому удобен и эффективен в работе. Имеется возможность автоматизировано передавать результаты расчёта в виде нагрузок для последующего структурного анализа в сторонних FEA пакетах.
5. CADFLO имеет встроенный и нструментарий и алгоритмы параметрической оптимизации конструкций и исследуемых режимов.
6. CADFLO имеет богатый инструментарий для выполнения теплового и мультифизичного анализа электронных компонентов, печатных плат и электронных и электротехнических устройств и систем.
7. CADFLO позволяет проводить 1D‑3D косимуляцию совместно с продуктами одномерного системного анализа FloMaster и Amesim.
8. CADFLO позволяет задействовать для параллельных вычислений неограниченное число ядер процессора на рабочей станции и на одном узле вычислительного кластера.
9. Применение CADFLO Программные средства линейки CADFLO позволяют решать широкий спектр задач аэрокосмической промышленности, автомобилестроения, электроники и приборостроения, добывающей, перерабатывающей промышленности и энергетике, судостроения и др.
