CADFlo для T-FLEX CAD — CAE-решение, разработанное ООО «КАДФло» в тесной интеграции с создателями T-FLEX CAD (компания «Топ Системы»). Оно органично дополняет богатый функционал конструкторской среды возможностями междисциплинарного анализа.
Интерфейс полностью встроен в T-FLEX CAD: конструктор работает в привычном окне, используя нативную 3D-геометрию без экспорта и конвертации. Реализована концепция «Гегемонии пользователя»: инженер задает цель, а система сама выбирает физические модели и алгоритмы. Это позволяет получать точные результаты без глубокой экспертизы в численных методах, ускоряя проектные итерации.
T-FLEX CAD — инновационная система гибридного параметрического проектирования в 3D и 2D для изделий любой сложности. Оба продукта входят в реестр российского ПО, обеспечивая идеальное импортозамещение.
Интеллектуальный препроцессор CADFlo трансформирует сложную настройку расчёта в пошаговый диалог на языке инженера. Пользователь задаёт цели анализа, а система автоматически подбирает физические модели, граничные условия и параметры сетки.
Встроенная Инженерная база данных содержит тысячи свойств материалов, сред, вентиляторов и электронных компонентов. Мастер настройки исключает рутину: потоки, источники тепла и условия контакта назначаются кликами непосредственно на геометрии. Все параметры сохраняются в дереве проекта T-FLEX CAD, обеспечивая полную ассоциативность.
CADFlo работает напрямую с исходной геометрией T-FLEX CAD без экспорта, конвертации или ручного «лечения» модели. Внутренние и внешние области течения области формируются автоматически: система распознаёт замкнутые внутренние каналы и внешнее пространство, игнорируя изолированные полости без условий потока.
Алгоритмы устойчивы к сложным сборкам с сотнями деталей, узкими зазорами и острыми углами без упрощения геометрии. При любом изменении конструкции расчётная область обновляется мгновенно, сохраняя все настройки. Инженер анализирует изделие в реальных условиях, исключая потери времени на подготовку данных.
Генератор расчётной сетки CADFlo полностью автоматизирован и не требует ручной настройки качества ячеек. На основе оригинальной CAD-геометрии строится адаптивная прямоугольная сетка, которая локально измельчается в зонах высоких градиентов, зазоров и пограничных слоёв. Уникальные инженерные технологии обеспечивают точное разрешение тонких стенок и узких каналов без детального разрешения сеткой.
При изменении конструкции перестроение сетки занимает минимальное время. Инженеру не нужно контролировать параметры ячеек или устранять наложения — алгоритмы автоматически оптимизируют дискретизацию под физику задачи, экономя расчетные ресурсы и гарантируя высокую точность.
CADFlo содержит полный набор физических моделей для решения инженерных задач: расчёт в 2D/3D постановке, стационарные и нестационарные процессы, ламинарные, турбулентные и переходные режимы течения, дозвуковые и сверхзвуковые скорости. Поддерживаются многофазные течения, свободная поверхность (VOF), кавитация, конденсация, кипение, гравитация, течение в пористых средах и вращающихся системах. Доступны модели идеального и реального газа, несжимаемых и неньютоновских жидкостей.
Система автоматически адаптирует решатель под условия задачи — без ручного выбора типа течения. При усложнении проекта CADFlo масштабируется до мультидисциплинарного анализа с высокоэффективным сопряжением между решателями и в единой связанной модели без импорта-экспорта данных.

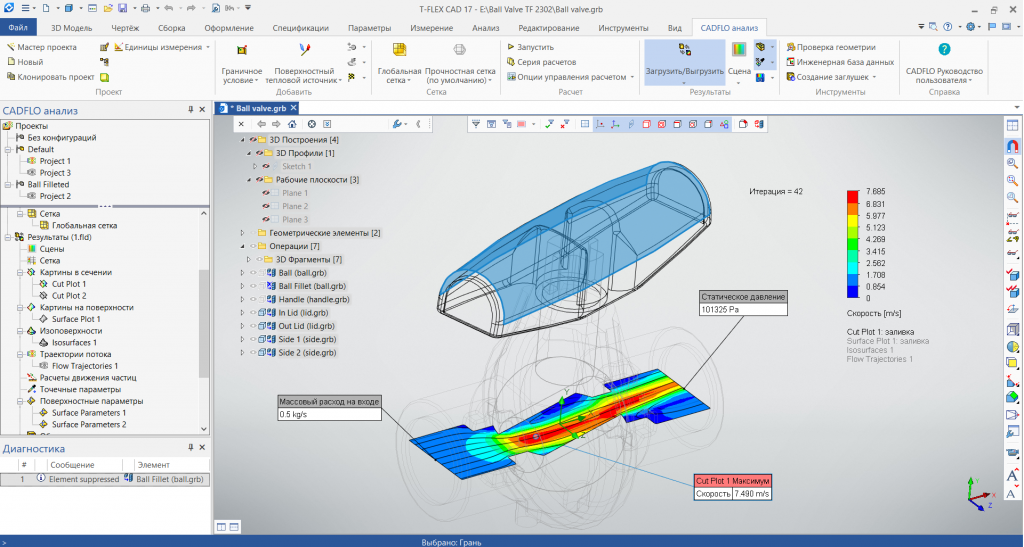

В CADFlo реализован полный функционал для визуализации и анализа результатов прямо в окне T-FLEX CAD. Инженер может создавать сцены визуализации в сечениях или на поверхностях, строить изолинии и изоповерхности, получать локальные параметры в точке и рассчитывать интегральные характеристики на поверхностях или в объёмах. Доступно построение графиков, генерация отчётов, расчёт траекторий частиц и анимация процессов. Система отображает картины тепловых потоков, векторные поля скоростей и распределение давлений непосредственно на 3D-модели.
Результаты можно экспортировать для дальнейшего использования или сравнивать данные различных проектов для выбора оптимального решения. Все инструменты доступны интуитивно, что ускоряет интерпретацию данных и принятие проектных решений.
